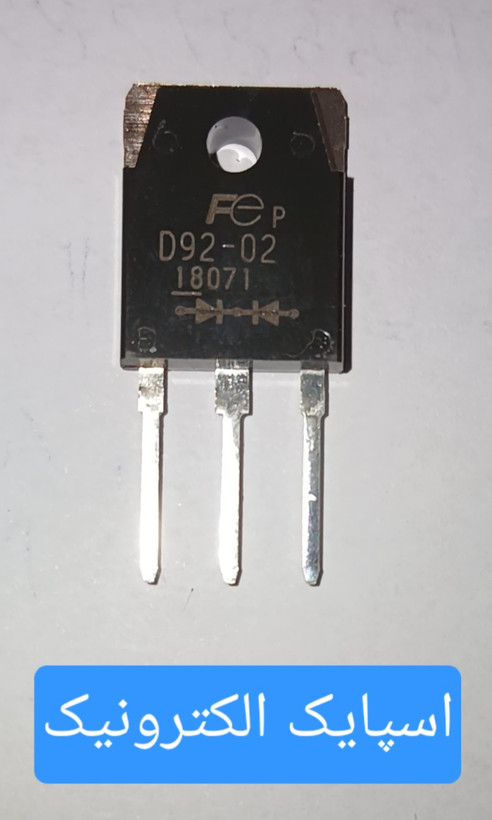

دیود دوبل سرعت بالای اینورتر جوشکاری D92-02 فوجی

این قطعه یک دیود قدرت فوق‌سریع (Fast Recovery Diode) از شرکت Fuji Electric است.
نوع: Fast Recovery Diode
ولتاژ معکوس: حدود 200V
جریان نامی:   20A
کاربرد: اینورتر، درایو صنعتی، منابع تغذیه سوئیچینگ و مدارهای یکسوسازی فرکانس بالا
مزیت اصلی آن زمان بازیابی کوتاه است که باعث کاهش تلفات و مناسب بودن برای سوئیچینگ سریع می‌شود.

Fuji D92-02 یک مجموعه دیود قدرت Ultrafast Recovery با ساختار دو دیود با کاتد مشترک (Common Cathode) است که برای مدارهای الکترونیک قدرت و کاربردهای سوئیچینگ با فرکانس بالا طراحی شده است.

این قطعه دارای ولتاژ معکوس تکرارشونده 200 ولت و جریان متوسط 10 آمپر برای هر دیود است؛ بنابراین جریان نامی مجموعه در شرایط مشخص‌شده تا 20 آمپر می‌رسد. سرعت بازیابی بالا و ویژگی Soft Recovery باعث می‌شود برای مدارهایی که کاهش تلفات سوئیچینگ و نویز اهمیت دارد، گزینه مناسبی باشد.

کاربردها

Fuji D92-02 برای استفاده در مدارهای قدرت و سوئیچینگ کاربرد دارد، از جمله:

* 🔧 دستگاه‌های جوش اینورتری
* ⚡ اینورترها
* 🔋 منابع تغذیه سوئیچینگ
* UPS
* مبدل‌های DC-DC
* مدارهای Freewheeling
* مدارهای Snubber و Clamp
* PFC
* مبدل‌ها و چاپرهای قدرت
* تجهیزات صنعتی و الکترونیک قدرت

دیتاشیت‌های D92-02 کاربردهایی مانند Inverter Welder، PFC، UPS و Converter/Chopper را برای این خانواده ذکر می‌کنند.

چرا D92-02 برای اینورتر مناسب است؟

در مدارهای اینورتر، دیود باید بتواند با سرعت بالا از حالت هدایت به حالت قطع برود. D92-02 با زمان بازیابی معکوس حدود 34ns، برای کاربردهای سوئیچینگ سریع طراحی شده است.

ویژگی Soft Recovery نیز به کاهش جریان بازیابی معکوس و کاهش نویز و تداخل الکترومغناطیسی کمک می‌کند. در نتیجه این قطعه می‌تواند در کنار IGBT و MOSFET در مدارهای قدرت مورد استفاده قرار گیرد.

ویژگی‌های اصلی

* ولتاژ 200 ولت
* جریان 2×10 آمپر
* دیود فوق‌سریع Ultrafast
* ساختار Common Cathode
* بازیابی نرم Soft Recovery
* تلفات بازیابی پایین
* افت ولتاژ مستقیم پایین
* قابلیت تحمل جریان Surge بالا
* مناسب فرکانس‌های سوئیچینگ بالا
* پکیج TO-3P
* مناسب دستگاه‌های جوش و اینورتر
