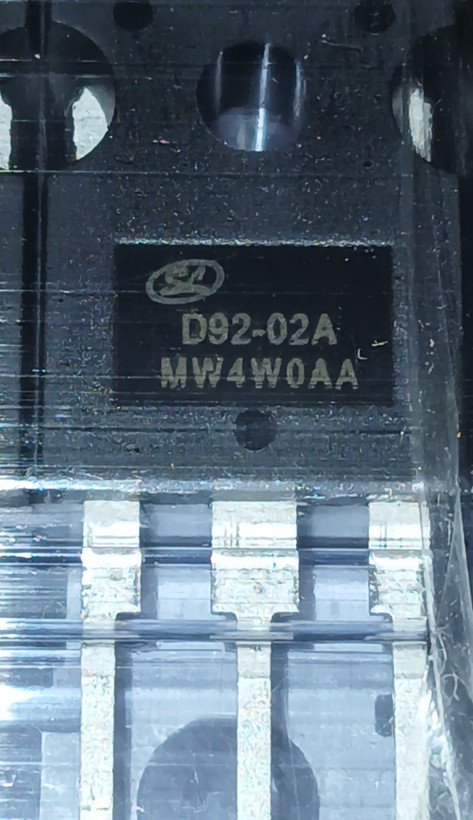

D92_02 دیود دوبل سرعت بالا سیلان اصل

این قطعه یک دیود قدرت فوق‌سریع (Fast Recovery Diode) از شرکت  silan است.
نوع: Fast Recovery Diode
ولتاژ معکوس: حدود 200V
جریان نامی: حدود 20A
پکیج: TO_3P
کاربرد: اینورتر، درایو صنعتی، منابع تغذیه سوئیچینگ و مدارهای یکسوسازی فرکانس بالا
مزیت اصلی آن زمان بازیابی کوتاه است که باعث کاهش تلفات و مناسب بودن برای سوئیچینگ سریع می‌شود.

D92-02 یک دیود قدرت از نوع Ultrafast Recovery Rectifier است که برای استفاده در مدارهای الکترونیک قدرت و سیستم‌های سوئیچینگ با فرکانس بالا طراحی شده است. این قطعه دارای دو دیود داخلی با کاتد مشترک (Common Cathode) بوده و به دلیل زمان بازیابی معکوس بسیار کوتاه، برای مدارهایی که سرعت سوئیچینگ اهمیت زیادی دارد، گزینه مناسبی محسوب می‌شود.

این مدل با قابلیت تحمل جریان 20 آمپر در مجموع و 10 آمپر برای هر دیود و ولتاژ معکوس حدود 200 ولت، در مدارهای یکسوسازی و مبدل‌های قدرت کاربرد گسترده‌ای دارد.

یکی از ویژگی‌های مهم D92-02، بازیابی فوق‌سریع و نرم آن است. این ویژگی باعث کاهش تلفات هنگام خاموش‌شدن دیود و کاهش نویز و تداخل الکترومغناطیسی در مدار می‌شود. به همین دلیل این قطعه در دستگاه‌های جوش اینورتر، منابع تغذیه سوئیچینگ، UPS و مبدل‌های DC-DC مورد استفاده قرار می‌گیرد.

مشخصات جریان 20A، ولتاژ 200V و زمان بازیابی 22ns برای نسخه OSEN در LCSC ثبت شده است؛ نسخه‌های دیگری از D92-02 نیز با مشخصات بسیار نزدیک وجود دارند، بنابراین هنگام خرید باید برند و دیتاشیت دقیق تأمین‌کننده بررسی شود.

کاربردهای D92-02

* دستگاه‌های جوش و اینورتر
* منابع تغذیه سوئیچینگ (SMPS)
* UPS
* مبدل‌های DC-DC
* مدارهای Freewheeling
* مدارهای Snubber و Clamp
* PFC
* مبدل‌ها و چاپرهای قدرت
* درایو موتور
* تجهیزات الکترونیک قدرت

مزایای D92-02

* ⚡ سرعت بازیابی بسیار بالا
* 🔌 تحمل جریان مناسب برای مدارهای قدرت
* 📉 تلفات سوئیچینگ پایین
* 🔇 کاهش نویز و EMI
* 🌡️ قابلیت کار در دمای اتصال بالا
* ⚙️ مناسب مدارهای فرکانس بالا
* 🔧 مناسب تعمیر و ساخت دستگاه‌های جوش و اینورتر

عملکرد در دستگاه جوش و اینورتر

در بسیاری از مدارهای اینورتر، دیودهای سریع در کنار IGBT یا MOSFET مورد استفاده قرار می‌گیرند. D92-02 به دلیل زمان بازیابی کوتاه، می‌تواند در مدارهایی که سوئیچینگ با سرعت بالا انجام می‌شود، عملکرد مناسبی داشته باشد. بازیابی نرم دیود نیز به کاهش جریان‌های ناخواسته و تلفات مرتبط با سوئیچینگ کمک می‌کند. منابع سازنده/دیتاشیت، استفاده از این مدل را در Inverter Welder، UPS و مبدل‌های قدرت ذکر کرده‌اند.
