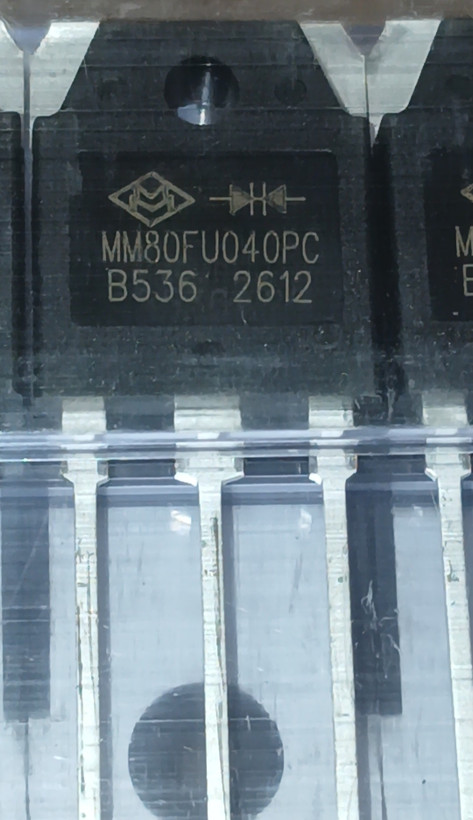

MM80FU040 دیود دوبل سرعت بالا

MM80FU040 یک دیود قدرت فوق‌سریع (Ultrafast Recovery / FRED) است که به‌طور گسترده در دستگاه‌های جوش اینورتر، مبدل‌ها، PFC، UPS و منابع تغذیه سوئیچینگ استفاده می‌شود.
مشخصات فنی مهم
VRRM: ‌400V
IF: ‌80A حداکثر
ساختار: دو دیود با کاتد مشترک (Common Cathode)
پکیج رایج: TO-3P / TO-3PN
Vf: حدود 1.3 تا 1.8V در 40A، بسته به شرایط کاری
زمان بازیابی: حدود 22ns در شرایط تست خاص؛ در شرایط 200V/40A حدود 52ns در 25°C و 71ns در 125°C گزارش شده است.
IFSM: حدود 400A برای پالس 10ms
دمای کاری پیوند: حدود −40 تا +150°C

دیود قدرت MM80FU040PC

دیود MM80FU040PC یک دیود قدرت فوق‌سریع از نوع FRED (Fast Recovery Epitaxial Diode) ساخت MacMic است که با ولتاژ معکوس 400 ولت و ساختار دو دیود داخلی با کاتد مشترک طراحی شده است. این قطعه در پکیج TO-3P سه‌پایه قرار دارد و جریان متوسط آن 40 آمپر برای هر دیود و 80 آمپر برای کل پکیج است.

MM80FU040PC به دلیل زمان بازیابی معکوس کوتاه، بازیابی نرم، افت ولتاژ مستقیم مناسب، جریان نشتی پایین و قابلیت تحمل جریان هجومی بالا، گزینه‌ای مناسب برای استفاده در مدارهای الکترونیک قدرت و سیستم‌های سوئیچینگ است.

از کاربردهای این دیود می‌توان به اینورتر، دستگاه جوش اینورتر، UPS، منابع تغذیه سوئیچینگ، مبدل‌ها و Chopper، مدارهای PFC، مدارهای Freewheeling، Snubber و Clamp و تجهیزات اولتراسونیک اشاره کرد.

مشخصات فنی

- مدل: MM80FU040PC
- نوع: Fast Recovery / FRED
- ولتاژ معکوس: 400V
- جریان متوسط هر دیود: 40A
- جریان متوسط کل پکیج: 80A
- جریان RMS هر دیود: 56A
- جریان هجومی غیرتکراری: 400A
- افت ولتاژ مستقیم معمولی: 1.3V
- زمان بازیابی معکوس: حدود 22ns در شرایط تست مشخص
- پکیج: TO-3P-3L
- ساختار: Common Cathode
- حداکثر دمای اتصال: +150°C
- توان تلفاتی: 156W
- مقاومت حرارتی Junction-to-Case: 0.8°C/W
- وزن تقریبی: 6 گرم
- وضعیت RoHS: مطابق دیتاشیت سازنده

توجه: مقادیر جریان و توان به شرایط حرارتی و شرایط ذکرشده در دیتاشیت وابسته هستند و نباید صرفاً بر اساس عدد نامی 80A، قطعه را برای هر کاربرد 80 آمپری انتخاب کرد.
